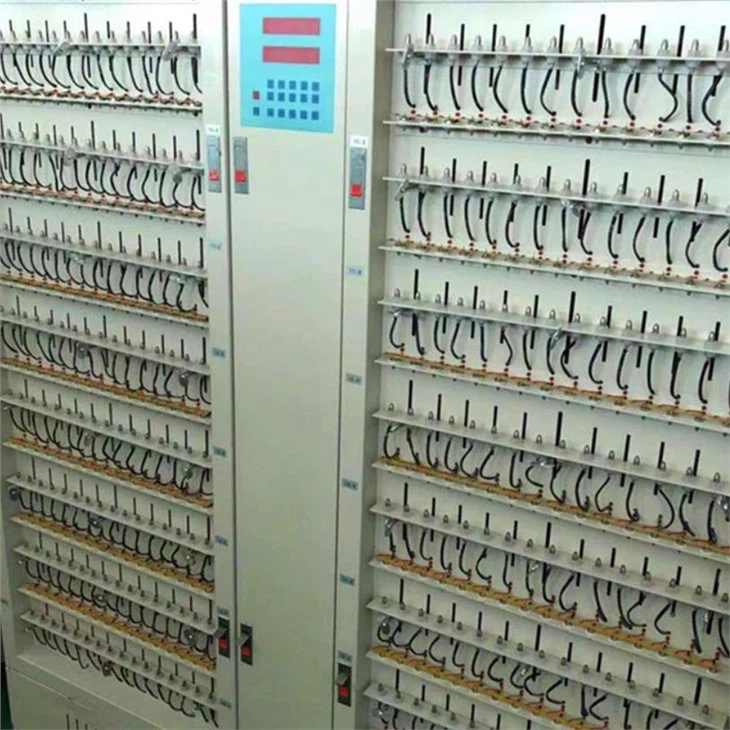

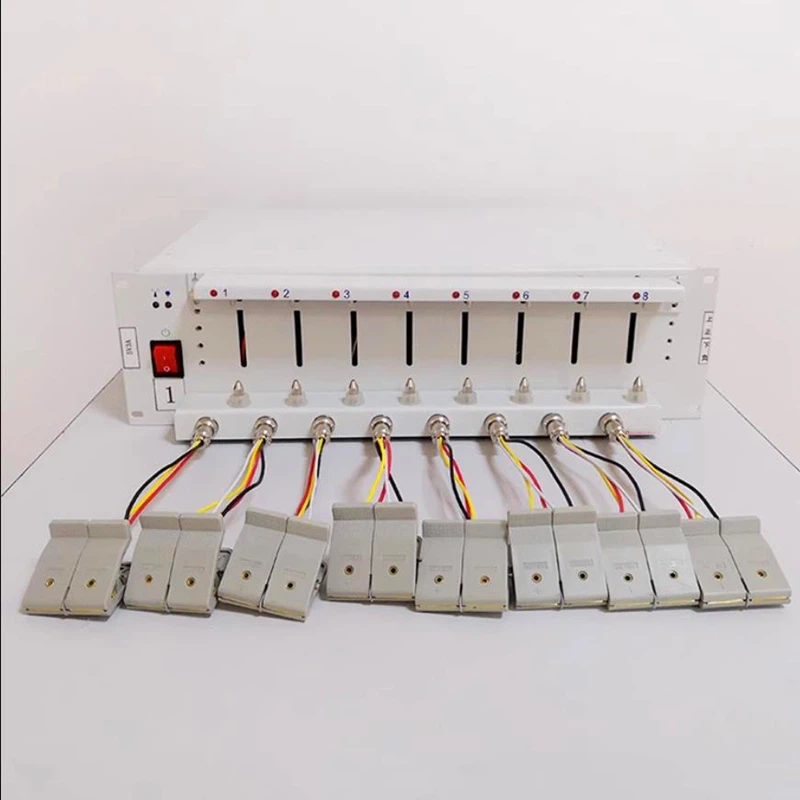

מערכת בדיקת סוללות

אינדקס הפרויקט

אינדקס פרמטרים

כוח קלט

AC 220V ±10% / 50Hz

פתרון הבעיה

AD:16bit;DA:16bit

התנגדות קלט

גדול או שווה ל-1MΩ

כוח קלט

426W

תכונות הערוץ

מקור זרם קבוע ומקור מתח קבוע עם זוגות בלתי תלויים של מבנה לולאה סגורה

מצב בקרת ערוץ

בקרה עצמאית

מתח

טווח מתח לכל ערוץ

טעינה: 25mV ~ 5V; פריקה:1V-5V

מתח מינימלי של פריקה

10mV

דיוק

± 0.05% מ-FS

יַצִיבוּת

± 0.05% מ-FS

נוֹכְחִי

טווח נוכחי לכל ערוץ

טווח 1: 0.0005A-0.1A טווח 2: 0.1A~6A

דיוק

± 0.05% מ-FS

יַצִיבוּת

± 0.05% מ-FS

כּוֹחַ

כוח פלט לכל ערוץ

30W

עצור זרם

טווח 1: 0.2mA טווח 2: 12mA

יַצִיבוּת

± 0.1% מ-FS

זְמַן

זמן תגובה נוכחי

1ms (0-טווח מלא)

טווח זמן צעד

פחות או שווה ל-(365*24) שעה/צעד,

תמיכה בטופס זמן 00:00:00(h,min:s,ms)

רישום נתונים

מצב שיא

זמן מינימלי: 100mS

מתח מינימלי: 10mV

זרם מינימלי: טווח 1: 0.2mA טווח 2: 12mA

תדירות הקלטה

10 הרץ

לחייב

מצב טעינה

מטען זרם קבוע, מטען מתח קבוע,

טעינת זרם קבוע ומתח קבוע, טעינת חשמל קבועה

סוף תנאי

מתח, זרם, זמן יחסי, קיבולת,-△V

פְּרִיקָה

מצב פריקה

CCD,CPD,CRD

תנאי סיום

מתח, זרם, זמן יחסי, קיבולת,-△V

דוֹפֶק

לחייב

CCC, CPC

פְּרִיקָה

CCD,CPD

רוחב דופק מינימלי

500 אלפיות השנייה

מתג אוטומטי

החלפה אוטומטית מטעינה לפריקה עבור כל דופק

תנאי סיום

מתח, זמן בדיקה

מחזור

טווח מדידת לולאה

1~65535 פעמים

מקסימום צעדים ללולאה

254

לולאה מקוננת

פונקציית לולאה מקוננת, תמיכה מקסימלית ב-3 שכבות
